Векторний аналізатор LiteVNA-64 50 кГц–6,3 ГГц для антен і кабелів

Векторний аналізатор LiteVNA-64 50 кГц–6,3 ГГц

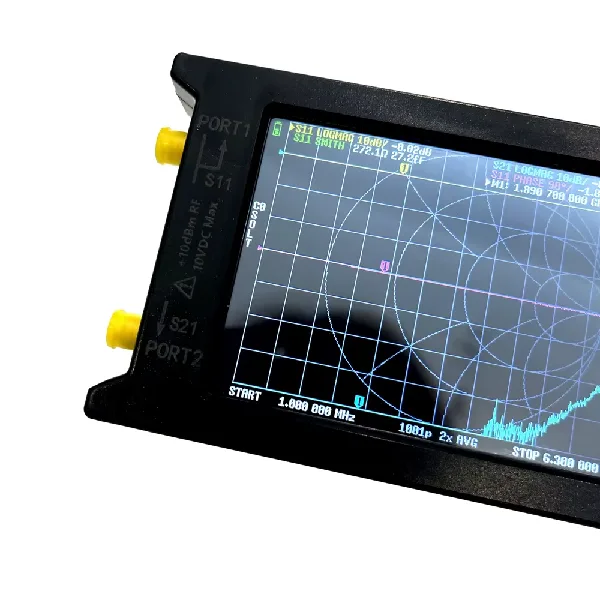

LiteVNA-64 — компактний портативний векторний аналізатор кіл (VNA), призначений для перевірки антен, коаксіальних кабелів, фільтрів та інших радіочастотних компонентів. Прилад підходить для радіоаматорів, інженерів, монтажників антенних систем і фахівців, які працюють із телекомунікаційним та RF-обладнанням.

Широкий діапазон частот від 50 кГц до 6,3 ГГц дає змогу досліджувати характеристики різноманітних радіочастотних пристроїв, зокрема антен для GSM, LTE, Wi-Fi та інших бездротових систем у межах підтримуваних частот.

LiteVNA-64 вимірює S-параметри S11 і S21, на основі яких можна оцінювати коефіцієнт стоячої хвилі (КСХ), узгодження антени, імпеданс, втрати в кабелях та характеристики фільтрів. Функції аналізу кабелю допомагають досліджувати загасання, електричну довжину та місце неоднорідності лінії за допомогою відповідних режимів вимірювання.

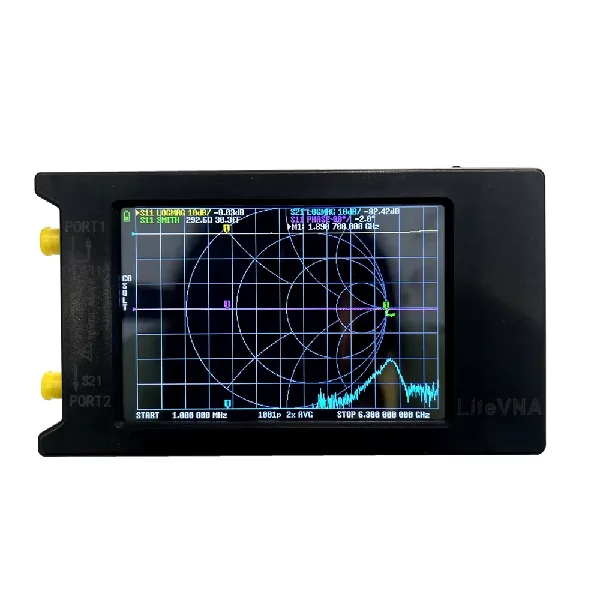

Кольоровий дисплей 3,95″ із роздільною здатністю 480 × 320 забезпечує зручний перегляд графіків без підключення до комп’ютера. Для розширеного аналізу результати можна переглядати на ПК через USB.

Основні переваги:

• широкий частотний діапазон 50 кГц–6,3 ГГц;
• вимірювання параметрів S11 і S21;
• аналіз КСХ та узгодження антен;
• перевірка коаксіальних кабелів і фільтрів;
• кольоровий дисплей 3,95″;
• автономна робота від вбудованого акумулятора;
• підключення до комп’ютера через USB;
• компактний корпус для роботи в майстерні та на виїзді.

Технічні характеристики:

• Модель: LiteVNA-64
• Тип: портативний векторний аналізатор кіл
• Діапазон частот: 50 кГц–6,3 ГГц
• Вимірювані параметри: S11, S21
• Динамічний діапазон системи: понад 70 дБ до 3 ГГц та понад 50 дБ від 3 ГГц за умов калібрування
• Кількість точок сканування на приладі: до 1001
• Швидкість сканування: понад 550 точок/с за відповідних налаштувань
• Дисплей: 3,95″ TFT LCD
• Роздільна здатність: 480 × 320
• RF-роз’єми: 2 × SMA Female
• Живлення: USB, 5 В
• Акумулятор: Li-Po, 3,7 В, 2000 мА·год
• Робоча температура: від −10 до +50 °C

Сфера застосування: налаштування антен, перевірка фідерних ліній, пошук несправностей кабелів, оцінювання КСХ, тестування RF-фільтрів і дослідження радіочастотних компонентів.

Для отримання коректних результатів необхідно виконувати калібрування на відповідному діапазоні частот перед вимірюваннями. Точність залежить від якості калібрування, кабелів, перехідників та умов тестування.
