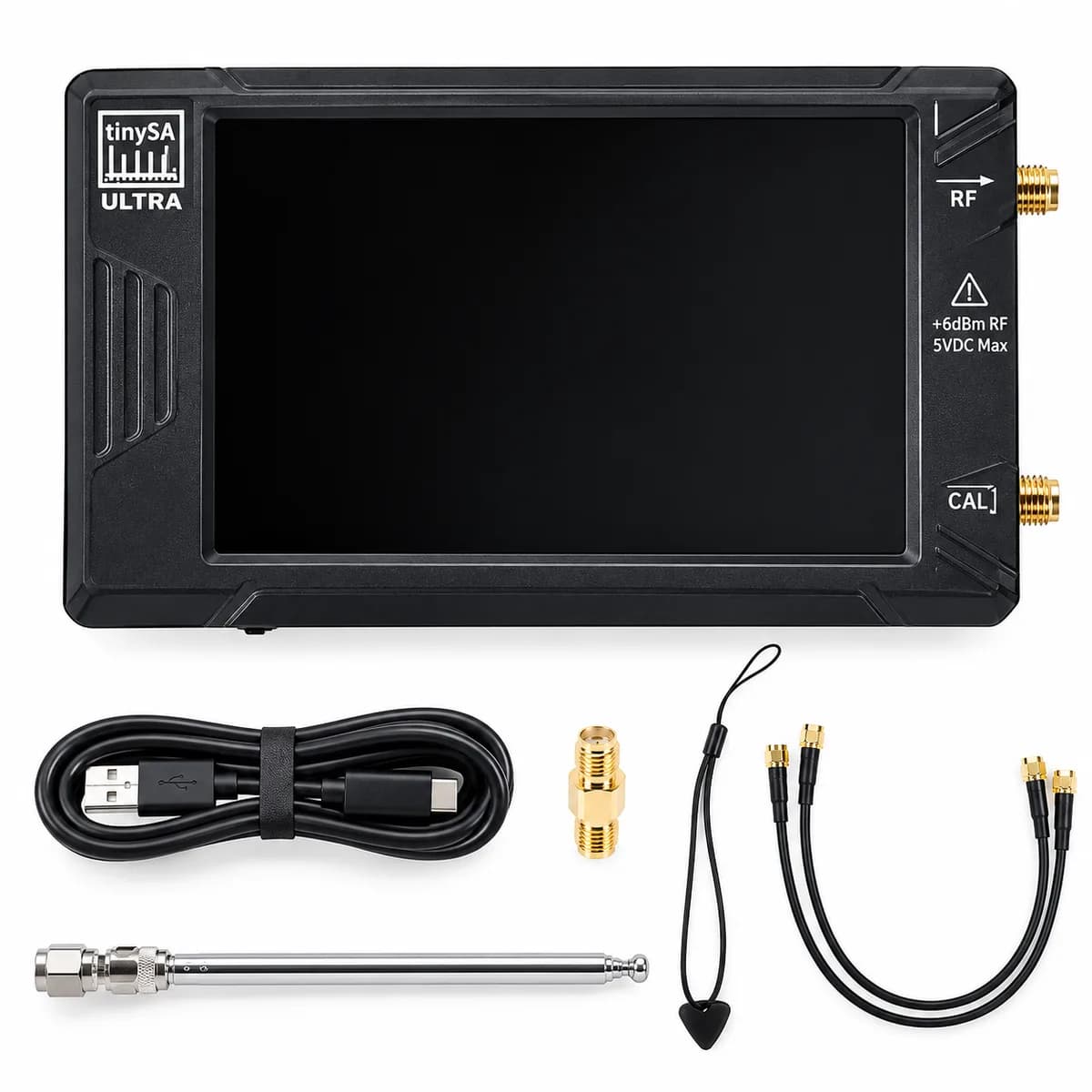

Аналізатор спектра tinySA ULTRA Plus ZS-407, 100 кГц–7,3 ГГц

tinySA ULTRA Plus ZS-407 — портативний аналізатор радіочастотного спектра

tinySA ULTRA Plus ZS-407 — компактний вимірювальний прилад для аналізу радіочастотних сигналів, перевірки радіоканалів та дослідження роботи антен і бездротового обладнання. Пристрій допомагає візуально оцінювати частотний спектр, знаходити сторонні сигнали та перешкоди, а також перевіряти наявність сигналів у заданому діапазоні частот.

Модель підтримує вимірювання від 100 кГц до 900 МГц у стандартному режимі та до 7,3 ГГц в Ultra-режимі. Це робить прилад корисним для роботи з радіообладнанням, антенами, телекомунікаційними системами, Wi-Fi та іншими RF-пристроями.

Вбудований генератор сигналів може використовуватися для базових тестів радіоелектронних схем. Синусоїдальний вихід працює до 900 МГц, а квадратурний сигнал — на вищих частотах до меж, зазначених у специфікації моделі. Генератор не слід використовувати як повноцінний калібрований лабораторний генератор на всьому діапазоні.

Основні переваги:

• широкий діапазон аналізу частот до 7,3 ГГц в Ultra-режимі;
• великий кольоровий сенсорний дисплей;
• вбудований малошумний підсилювач LNA;
• функції аналізатора спектра та генератора сигналів;
• можливість збереження даних на microSD;
• підключення до комп’ютера через USB-C;
• портативний формат для лабораторії, майстерні та виїзних вимірювань.

Технічні характеристики:

• Модель: ZS-407
• Тип пристрою: портативний аналізатор спектра
• Діапазон вхідних частот: 100 кГц–900 МГц у стандартному режимі
• Діапазон в Ultra-режимі: до 7,3 ГГц
• Дисплей: приблизно 4 дюйми, 480 × 320 пікселів
• Максимальна кількість точок сканування: до 450
• Вбудований LNA: підсилення до 20 дБ у заявленому діапазоні
• Вхідний опір: 50 Ом за відповідних налаштувань атенюатора
• Вихід генератора: синусоїдальний сигнал до 900 МГц
• Вихід квадратного сигналу: до 6 ГГц залежно від режиму та прошивки
• Інтерфейс: USB Type-C
• Збереження даних: microSD
• Акумулятор: літій-полімерний, 5000 мА·год
• Роз’єм RF: SMA Female

Застосування: перевірка антен і радіоканалів, пошук радіочастотних перешкод, тестування RF-модулів, навчальні та аматорські радіотехнічні експерименти, первинна діагностика бездротового обладнання.

Важливо: tinySA ULTRA Plus — вимірювальний прилад для аналізу спектра, а не сертифікований високоточний лабораторний аналізатор. Перед підключенням передавача необхідно перевірити допустимий рівень вхідного сигналу, щоб не пошкодити пристрій.
