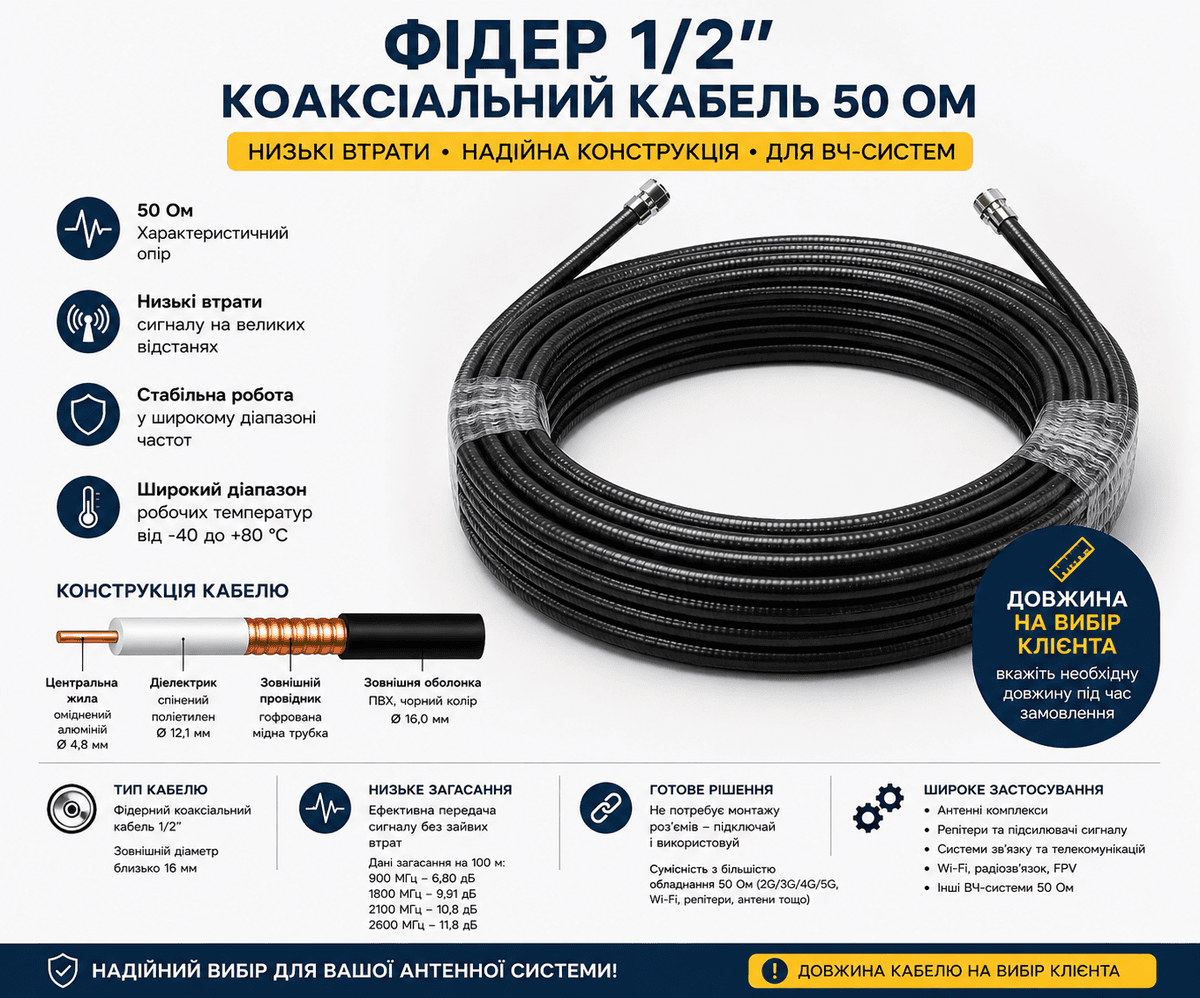

Кабельний пігтейл фідер 1/2 N-male / N-male

Кабельний пігтейл фідер 1/2 N-male / N-male — готова високочастотна коаксіальна кабельна збірка для підключення антен, підсилювачів, репітерів та іншого радіочастотного обладнання. Пігтейл виготовлений на основі низьковтратного фідерного кабелю 1/2" та оснащений двома роз'ємами N-male (N-type, «тато»).

Завдяки низькому загасанню фідер 1/2" добре підходить для передачі високочастотного сигналу на значні відстані. Готові роз'єми з обох боків спрощують монтаж і дозволяють підключити кабель без самостійного обтискання або встановлення конекторів.

Основні переваги

• Два роз'єми N-male — готове рішення для прямого підключення сумісного обладнання.
• Фідер 1/2" — кабель великого діаметра з низькими втратами сигналу.
• Характеристичний опір 50 Ом — стандарт для більшості ВЧ-систем, антен та радіочастотного обладнання.
• Низький рівень загасання — допомагає зберегти потужність сигналу під час передачі по кабелю.
• Готова кабельна збірка — не потрібно окремо купувати кабель і конектори та виконувати монтаж.
• Надійне різьбове з'єднання N-type — конектор забезпечує стабільне механічне та електричне підключення.
• Широкий діапазон застосування — може використовуватися в системах стільникового зв'язку, антенних комплексах, репітерах, Wi-Fi, FPV та іншому ВЧ-обладнанні за умови відповідності частоти й типу роз'єму.

Конструкція та характеристики

В основі пігтейла використовується коаксіальний фідер 1/2" із зовнішнім діаметром близько 16 мм. Як діелектрик застосовується спінений поліетилен, а екранування виконане у вигляді мідної трубки. Центральна жила має діаметр близько 4,8 мм та виконана з омідненого алюмінію. Така конструкція поєднує хороші характеристики передачі ВЧ-сигналу з практичністю під час монтажу.

Обидва кінці кабелю оснащені N-male, тому перед покупкою необхідно перевірити, що на обладнанні передбачений відповідний тип підключення або сумісний перехідник.

Технічні характеристики

Тип - Кабельний пігтейл / джампер

Тип кабелю - Коаксіальний фідер 1/2"

Роз'єми - N-male / N-male

Опір 50 Ом

Зовнішній діаметр кабелю - 16 мм

Діаметр діелектрика - близько 12,1 мм

Матеріал екранування - мідна трубка

Центральна жила - оміднений алюміній

Діаметр центральної жили - близько 4,8 мм

Робочий температурний діапазон - приблизно від -40 до +80 °C

Конструкція - готова кабельна збірка

Орієнтовне загасання фідера

Показники загасання залежать від конкретного виробника та модифікації кабелю. Для фідера 1/2" відповідної конструкції наведені такі значення на 100 м:

Частота/Загасання

450 МГц - 4,71 дБ

700 МГц - 5,95 дБ

800 МГц - 6,39 дБ

900 МГц - 6,80 дБ

1800 МГц - 9,91 дБ

2000 МГц - 10,5 дБ

2100 МГц - 10,8 дБ

2400 МГц - 11,6 дБ

3000 МГц - 13,2 дБ

3500 МГц - 14,4 дБ

5000 МГц - 17,6 дБ

Ці значення наведені як технічний орієнтир для кабелю відповідного типу; для точної специфікації конкретної довжини та партії слід орієнтуватися на дані виробника.

Де використовується

Пігтейл 1/2" N-male/N-male може застосовуватися для побудови та модернізації різних високочастотних систем, зокрема:

• систем посилення мобільного зв'язку GSM / 3G / 4G;
• підключення зовнішніх антен до репітерів та іншого обладнання;
• антенних систем Wi-Fi та радіозв'язку;
• FPV-систем та радіоканалів, якщо характеристики обладнання відповідають кабелю;
• систем керування та передачі радіосигналу;
• з'єднання антен з базовими або передавальними пристроями;
• інших ВЧ-систем з характеристичним опором 50 Ом та відповідними N-type підключеннями.

Фідерні пігтейли такого типу також використовуються в системах, де важливо розташувати антену на відстані від основного обладнання та мінімізувати втрати сигналу на кабельній ділянці.

Чому варто обрати готовий пігтейл

Самостійне складання ВЧ-кабелю потребує відповідного кабелю, конекторів та інструменту для якісного монтажу. Готовий пігтейл вже має встановлені роз'єми N-male з обох кінців, тому його можна використовувати як готову лінію з'єднання між сумісними компонентами системи.

Фідер 1/2" має істотно більший діаметр, ніж тонкі коаксіальні кабелі, що дозволяє отримати нижчі втрати на довгих кабельних ділянках. Це особливо важливо при роботі з ВЧ-сигналами, де надмірне загасання кабелю може помітно зменшувати ефективність усієї антенної системи.

Важливо перед покупкою

Переконайтеся, що обладнання має N-male/N-female або сумісне підключення, а його робоча частота відповідає параметрам кабельної збірки. Також необхідно враховувати довжину кабелю: чим довша ВЧ-лінія, тим більшими будуть сумарні втрати сигналу.

Кабельний пігтейл фідер 1/2 N-male/N-male — практичний варіант для монтажу антенних та радіочастотних систем, коли потрібне надійне 50-омне з'єднання та мінімізація втрат сигналу на кабельній ділянці.
