Набор для калибровки SMA (Open, Short, Load 50 Ом) 6GHz

С какими устройствами применяются набор SMA

Чаще всего нагрузки и адаптеры 50 Ом используются с портативными анализаторами и другими компактными устройствами измерения. С их помощью можно обеспечить необходимое согласование линии, протестировать «отражение» сигнала от нагрузки, обеспечить переход между разъемами с минимальной потерей мощности.

• Согласованные нагрузки имитируют сопротивление бесконечной кабельной линии, полностью поглощая и рассеивая поступающий сигнал. Сигнал от источника практически не отражается;
• Короткозамкнутые нагрузки, наоборот, имитируют замыкание и отражают всю энергию в обратном направлении. Сигнал отражается в противофазе. Этот вид элементов также используется для калибровки или для имитации неисправности;
• Холостые нагрузки имитируют разомкнутую линию (ситуацию, при которой к разъему устройства ничего не подключено). Также провоцируют полное отражение, но без сдвига по фазе;
• Адаптеры служат для смены типа разъема на устройствах (чаще всего — смена розетки на вилку, и наоборот).

Калибровочный набор решает множество задач, которые могут возникнуть перед инженером в процессе тестирования, настройки или измерения разнообразного оборудования: антенн, усилителей, фильтров и т. п.

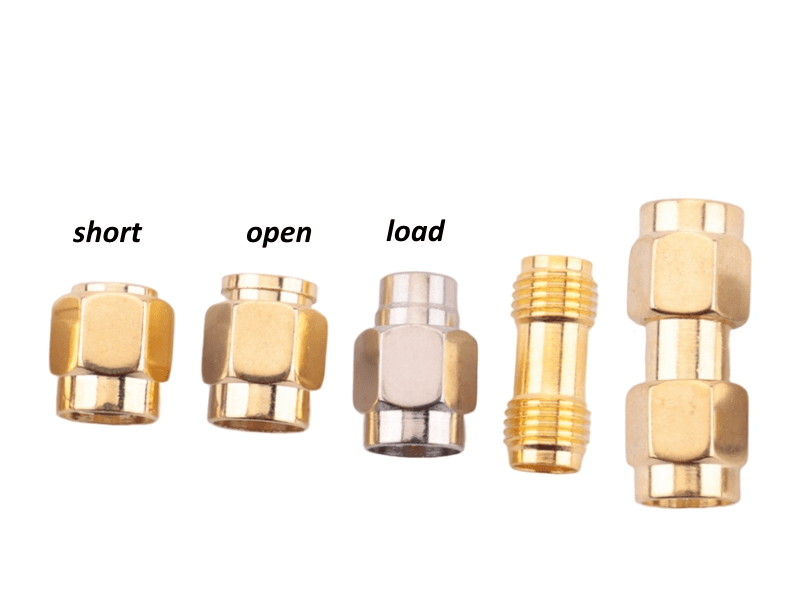

В комплект включены 5 элементов:

• Нагрузка согласованная SMA-male (DC–6 ГГц),
• Нагрузка короткозамкнутая SMA-male (DC–6 ГГц);
• Нагрузка холостая SMA-male (DC–6 ГГц);
• Адаптер SMA-male — SMA-male (DC–6 ГГц);
• Адаптер SMA-female — SMA-female (DC–6 ГГц).
